POSMAC镁铝合金产品

我公司代理韩国浦项的POSMAC镀铝镁锌板,仓库现货3000余吨,从厚度0.7-3.0mm现货直发,可以进行开平分条等加工配送,也可以按需定轧期货。

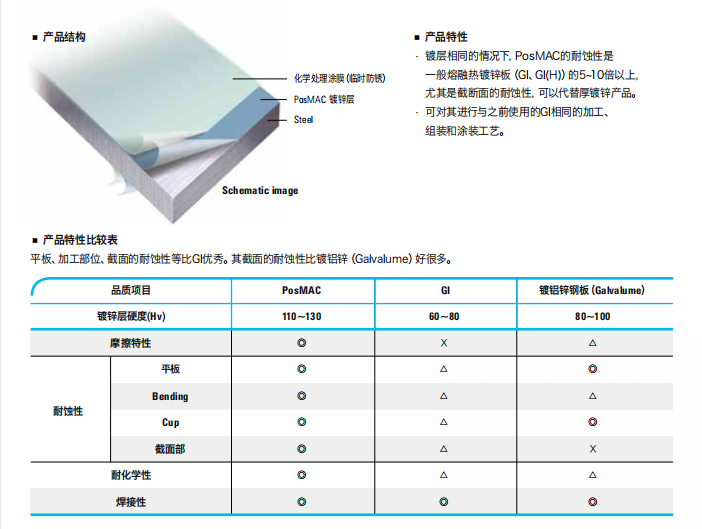

PosMAC是什么?
是采用POSCO的专有技术开发的 Zn-3%Mg-2.5%Al的三元高耐蚀性合金镀锌钢板。POSMAC具有高耐腐蚀性,其耐腐蚀性是同镀金量镀锌产品GI,GI(H)的5-10倍以上,尤其是截断面的耐蚀性,可以代替厚镀锌产品。使用GI产品的客户可不改变现有的加工、 组装和涂装工艺,直接替换POSMAC。

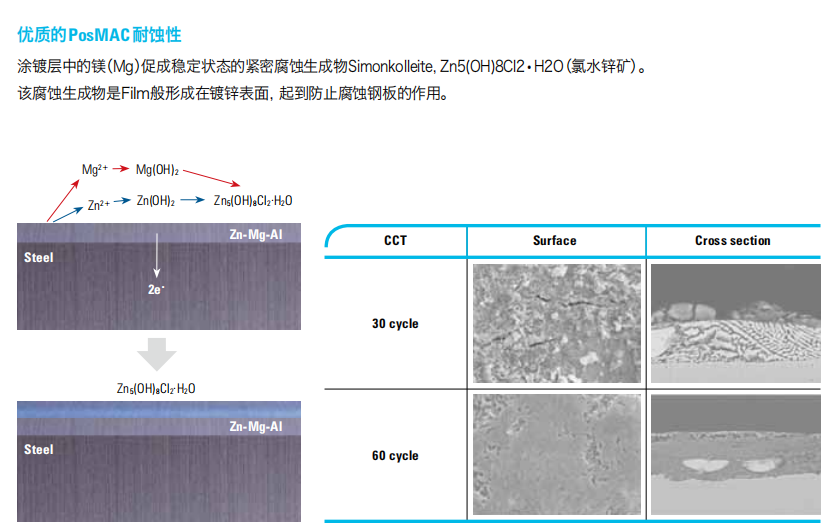

优质的PosMAC耐蚀性
涂镀层中的镁(Mg)促成稳定状态的紧密腐蚀生成物Simonkolleite, Zn5(OH)8Cl2•H2O(氯水锌矿)。
该腐蚀生成物是Film般形成在镀锌表面,起到防止腐蚀钢板的作用。

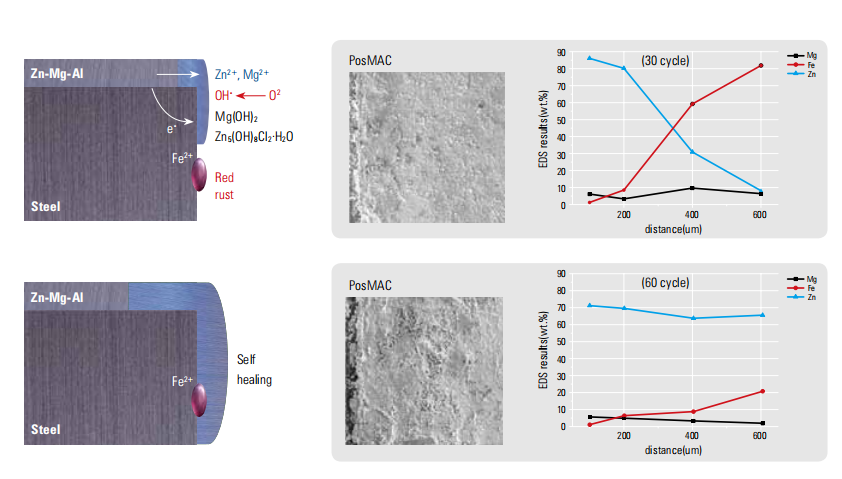

同时,发生截面时, 上部镀锌层溶解后包覆截面, 并促进稳定的腐蚀生成物的成长。但是已露出的钢板上会发生红锈
现象。此后截面以腐蚀生成物Film包覆之后,可起到防止截面腐蚀的作用。

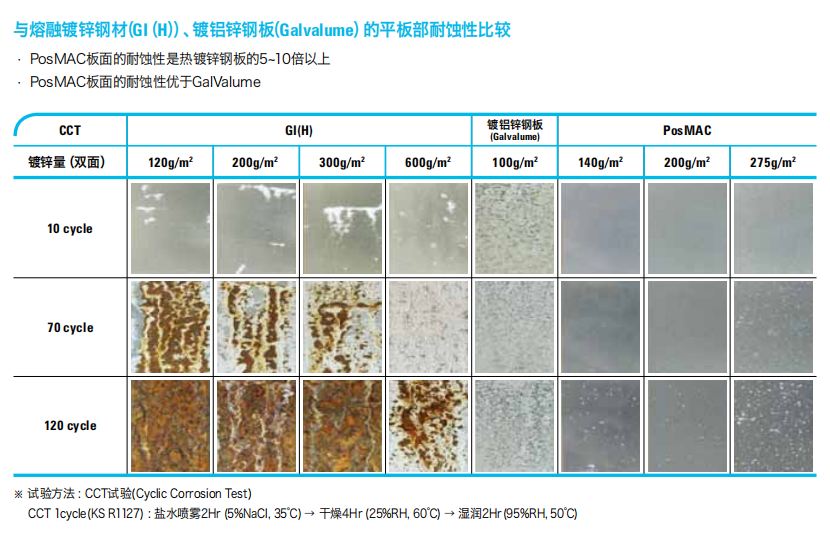

与熔融镀锌钢材(GI(H))、镀铝锌钢板(Galvalume)的平板部耐蚀性比较
· PosMAC板面的耐蚀性是热镀锌钢板的5~10倍以上
· PosMAC板面的耐蚀性优于GalValume

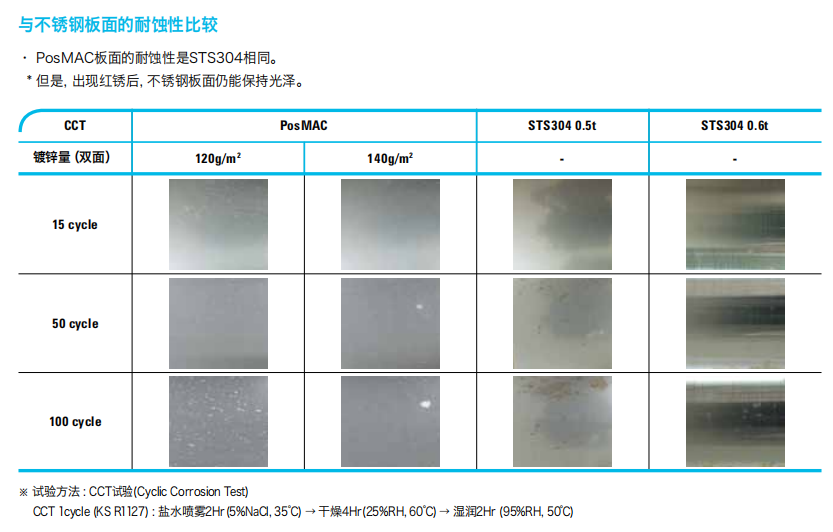

与不锈钢板面的耐蚀性比较
· PosMAC板面的耐蚀性是STS304相同。
 * 但是,出现红锈后,不锈钢板面仍能保持光泽。

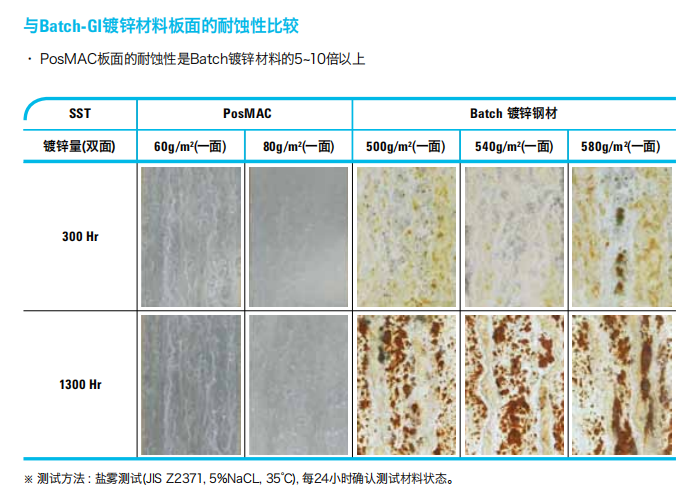

与Batch-GI镀锌材料板面的耐蚀性比较
· PosMAC板面的耐蚀性是Batch镀锌材料的5~10倍以上

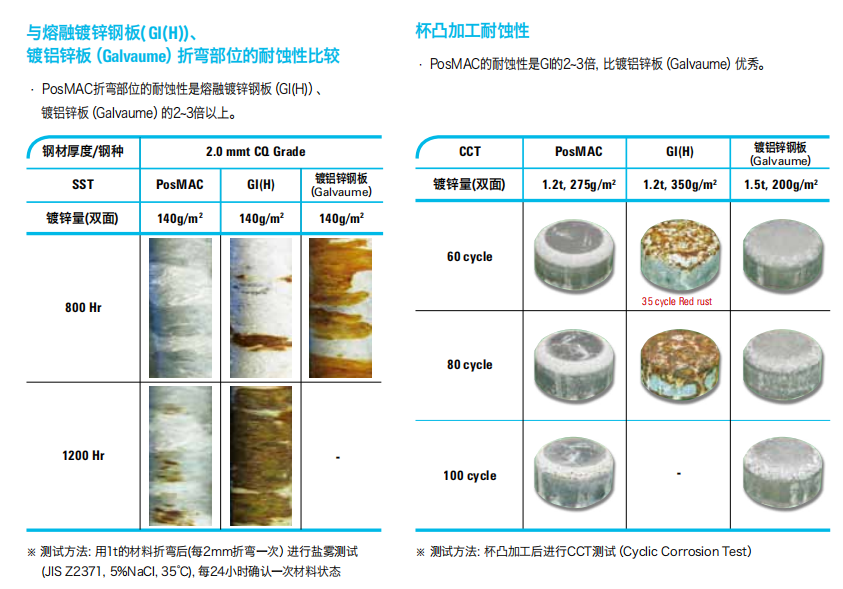

与熔融镀锌钢板( GI(H))、
镀铝锌板(Galvaume)折弯部位的耐蚀性比较
· PosMAC折弯部位的耐蚀性是熔融镀锌钢板(GI(H))、
 镀铝锌板(Galvaume)的2~3倍以上。

杯凸加工耐蚀性

· PosMAC的耐蚀性是GI的2~3倍,比镀铝锌板(Galvaume)优秀。


加工品的耐蚀性评估

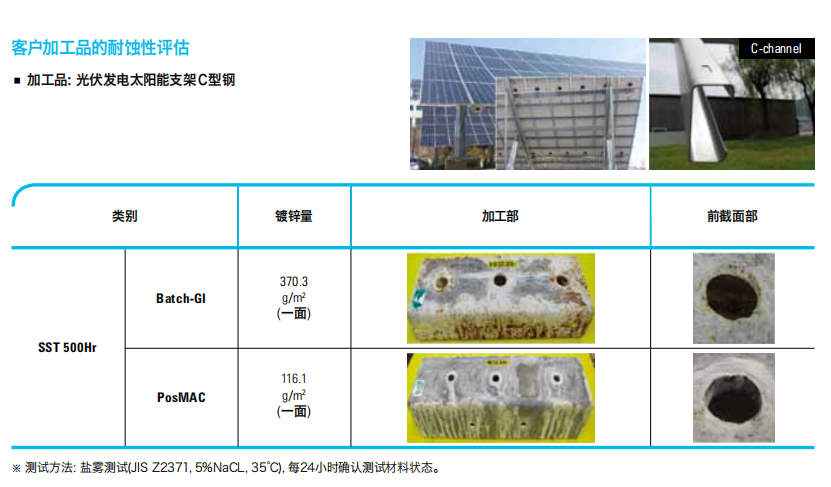

加工品:光伏发电太阳能支架C型钢

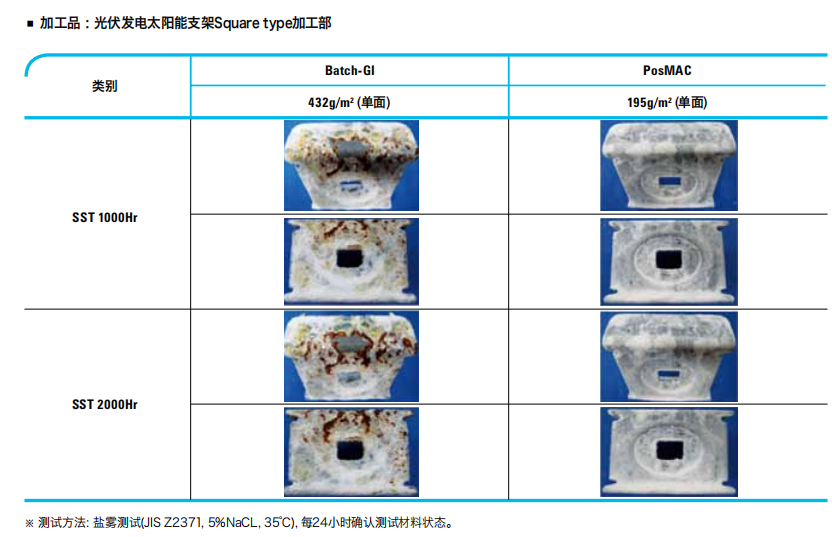

加工品 :光伏发电太阳能支架Square type加工部

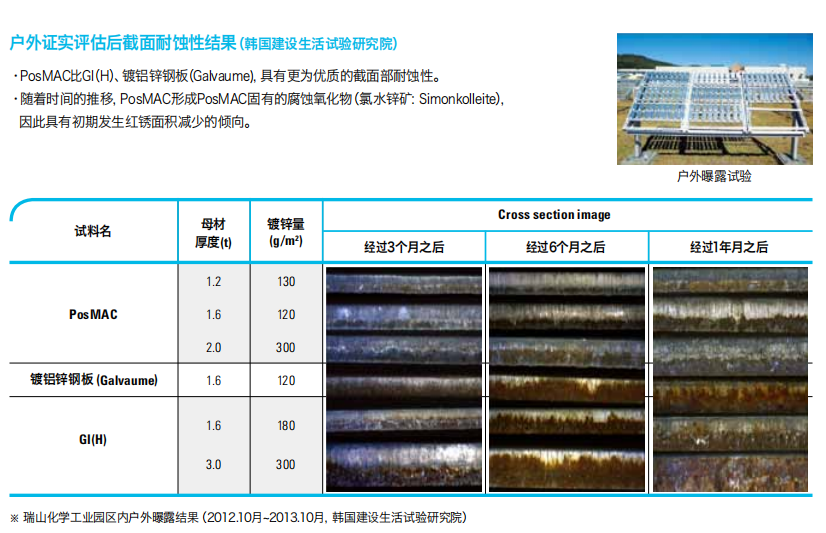

户外证实评估后截面耐蚀性结果
·PosMAC比GI(H)、镀铝锌钢板(Galvaume), 具有更为优质的截面部耐蚀性。
·随着时间的推移,PosMAC形成PosMAC固有的腐蚀氧化物(氯水锌矿:Simonkolleite),
 因此具有初期发生红锈面积减少的倾向。


PosMAC与GI相比镀锌层的硬度高,因此其耐磨损性(Galling性)、耐划伤性非常好。
 因此,与GI相比,客户可以大幅减少在Press工程上的模具污染。
 ※ 镀锌层硬度 : PosMAC Hv 110~130, GI Hv 60~80, 镀铝锌钢板(Galvaume) Hv 80~100

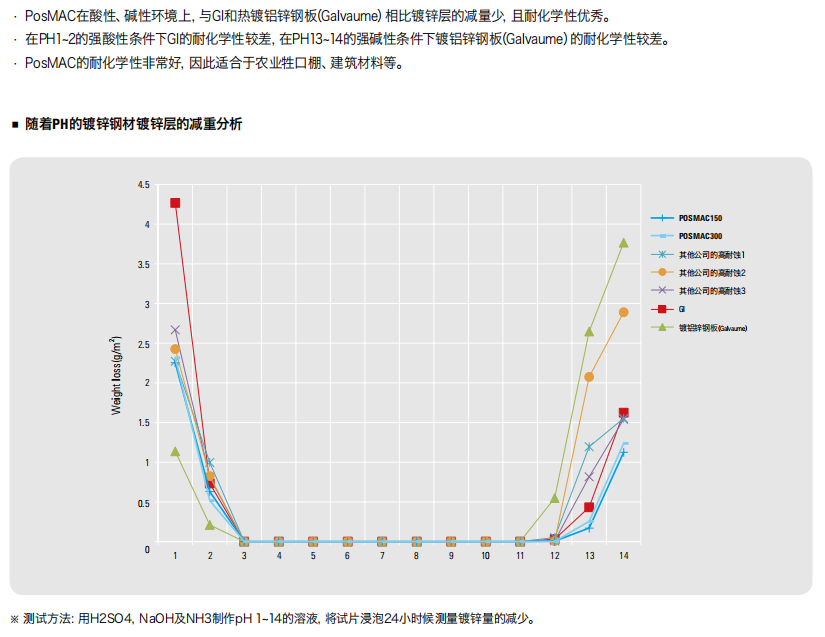

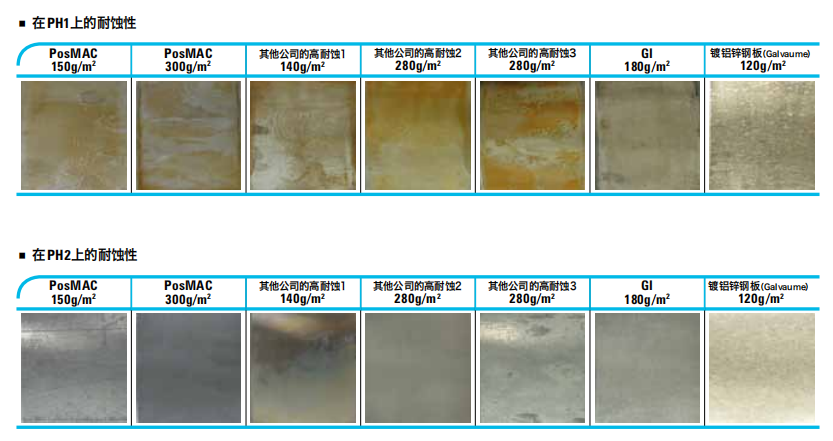

PosMAC在酸性、碱性环境上,与GI和热镀铝锌钢板(Galvaume)相比镀锌层的减量少,且耐化学性优秀。

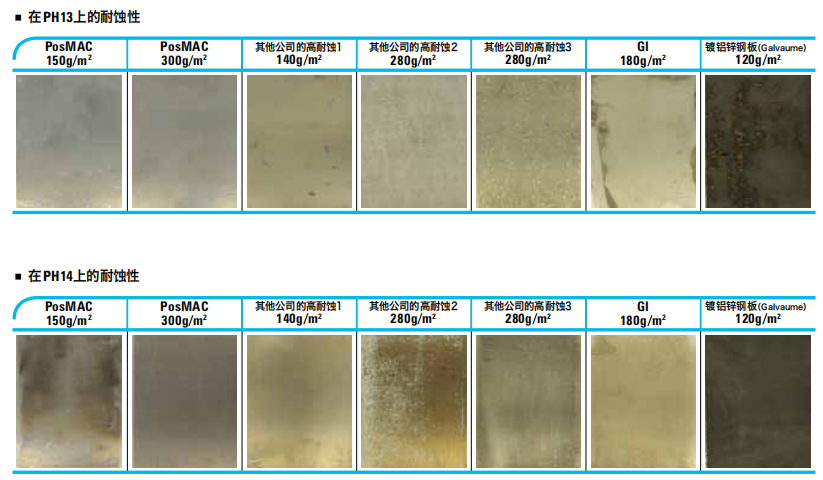

· 在PH1~2的强酸性条件下GI的耐化学性较差,在PH13~14的强碱性条件下镀铝锌钢板(Galvaume)的耐化学性较差。
· PosMAC的耐化学性非常好,因此适合于农业牲口棚、建筑材料等。




在使用方法不妥当的情况下, PosMAC无法发挥其特性。 因此,使用时请注意以下事项。
保管
请不要保管在有湿气、漏水、温差严重的地方,应保管在通风良好的屋里。保管当中发生包装纸等的破损时,请及时修复。长期保管在户外时,
包装虽完好, 但也会产微妙的白锈现象,因此本公司建议尽量缩短库龄。如发生湿气、漏水的话,及时进行干燥。
请注意运输、操作过程当中,避免镀锌面受损。
加工
请充分注意加工环境。请不要在高温、亚硫酸酐较为严重或空气严重污染的环境下进行加工。
Press加工时,根据润滑油的种类会产生镀锌层的腐朽现象,因此需要事先确认。加工之后,请及时进行脱脂以及其他相关处理。
另外,随着时间的推移过流,产品上会产生Stretcher-Strain或Flutting现象。请尽量避免长期保管。
脱脂
强碱性脱脂剂会腐朽镀锌层,请禁止使用。
焊接
电阻焊接时,镀锌层的蒸发会引起锌附着在电极,请定期进行清洁工作。
另外,与一般冷轧、热轧钢板相比,受镀锌层的影响可能会增加焊溅物及烟雾的发生量。
使用通途
订购时的用途与实际使用用途不一致时,加工时会产生问题。请予以注意。
